СИСТЕМА СТАНДАРТОВ ПО БЕЗОПАСНОСТИ ОБОРУДОВАНИЯ РФ.



Электрочувствительные защитные устройства.

На территории Российской Федерации в качестве национальных стандартов применяются международные стандарты и региональные стандарты других стран (ГОСТ Р 50.1.035-2001 «Рекомендации по стандартизации. Порядок применения международных и региональных стандартов в Российской Федерации»).
Применение международного или регионального стандарта может быть прямым или косвенным.
Прямое применение международного стандарта не связано с его принятием в нормативном документе, действующем в системе стандартизации РФ (ГСС РФ). В таком случае, международный стандарт применяется в том виде, как он издан соответствующей международной организацией на языке оригинала или в переводе (официальном) на русский язык.
Косвенное применение осуществляется методом утверждения стандарта РФ на основе международного или регионального стандарта. Возможны варианты полного и частичного применения.
Акроним, используемый в обозначении стандарта, указывает на страну или международную организацию, выпустившую стандарт.
Акронимы, используемые в обозначениях:
1. ИСО (ISO – International Organization for Standardization) – Международная Организация по Стандартизации;
2. МЭК (IEC – International Electrotechnical Commission) – Международная Электротехническая Комиссия;
3. ЕН (EN – European Norms) – Европейские Нормы.
Если в российском документе используется аутентичный перевод без каких-либо изменений и дополнений, то обозначение стандарта выглядит, например, так: ГОСТ Р ИСО 13849-1-2003.

МЭК и ИСО – международные организации, членом которых является Российская Федераций. В области безопасности оборудования и средств защиты на территории РФ, вместе со стандартами РФ, применяются стандарты этих организаций.
Законодательная деятельность ИСО и МЭК относится к сфере стандартов, деятельность ЕН – к сфере стандартов и директив. По назначению и правовому статусу, директива ЕН (ЕЭС) сравнима с Техническим регламентом, нормативно-правовым актом Российской Федерации, устанавливающим обязательные для применения и исполнения требования к объектам технического регулирования.

Комплекс стандартов по безопасности оборудования подразделяется на три основных типа (A, B, C), установленных стандартом ГОСТ Р EH 414-2002 «Безопасность оборудования. Правила разработки и оформления стандартов по безопасности»:

«…
3.1 стандарты типа А (основополагающие стандарты по безопасности): Стандарты, содержащие основные концепции, принципы конструирования и общие аспекты, которые могут быть применены к оборудованию всех видов.

3.2 стандарты типа В (стандарты групповых вопросов безопасности): Стандарты, которые относятся к одному аспекту безопасности или к одному типу защитного устройства, которые могут быть применены к оборудованию широкого диапазона:

— стандарты типа В1 распространяются на определенные аспекты безопасности (например, безопасное расстояние, температура поверхности, шум);

— стандарты типа В2 распространяются на устройства, обеспечивающие безопасность (например, двуручное устройство управления, блокирующее устройство).

3.3 стандарты типа С (стандарты по безопасности машин): Стандарты, содержащие детальные требования по безопасности отдельных видов машин или группы однородных машин..»

Стандарты Типа A.

В данную группу входит один из основных стандартов по безопасности — ГОСТ ИСО 13849-1-2003 «Безопасностьоборудования. Элементы систем управления, связанные с безопасностью. Часть 1: Общие принципы конструирования», разработанный на основе ISO 13849-1:1999.

ISO 13849-1:1999 является полной репликацией стандарта EN 954-1, определяющего пять категорий безопасности, которые устанавливают «необходимое поведение элементов системы управления, связанных с обеспечением безопасности, в отношении их стойкости к неисправностям… „. Выбор необходимой категории безопасности (B, 1, 2, 3, 4) делается на основании оценки риска, по соотношению следующих параметров: S (S1, S2) – тяжесть повреждения(травмы); F (F1, F2) – частота и (или) продолжительность подверженности опасности; P (P1, P2) – возможность избежать опасности.
Для оптоэлектронных защитных устройств, согласно международному стандарту МЭК 61496- (1, 2) „Безопасность оборудования. Электрочувствительные предохранительные устройства“ (относится к стандартам по безопасности Типа B2), устанавливаются ТИПы безопасности (B, 1, 2, 3, 4). Тип безопасности отражает степень самоконтроля и принципы безопасности в устройстве. Тип должен быть выбран, исходя из категории опасности, характеризующей оборудование. Когда выбранное защитное устройство безопасности — фотоэлектрический барьер, он должен соответствовать ТИПу 2 или ТИПу 4.
Благодаря развитию микроэлектроники и оптоэлектроники и расширению возможностей средств автоматизации и управления, в международном законодательстве произошли важные изменения.

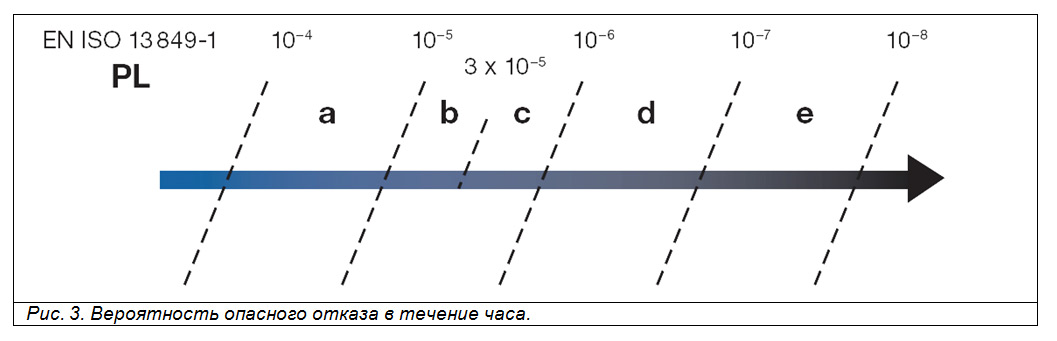

В декабре 2009 года вступил в силу новый международный стандарт ISO EN 13849-1:2008. Детерминистический подход в определении категории безопасности по стандарту EN 954-1  дополнился вероятностным подходом, понятие „безопасность оборудования“ расширилось до понятия „функциональная безопасность“. Новый стандарт ISO EN 13849-1:2008 поверх категорий безопасности устанавливает уровни производительности (PL – performance level), всего, как и категорий, пять: a, b, c, d, e. Каждый уровень состоит из множества аспктов, мреди которых — вероятность опасного отказа средства защиты (Рис. 3), согласно стандарту МЭК 62061:2005 «Безопасность машин и механизмов. Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью“ (системы Е/Е/РЕ) (относится к стандартам по безопасности Типа B2).

st1

1 – начальная точка оценки риска для элемента системы управления, связанного с обеспечением безопасности;
S – тяжесть травмирования:
S1 – легкая травма (как правило, обратимая);
S2 – серьезная травма (как правило, необратимая), включая летальный исход;
F – частота и (или) продолжительность подверженности опасности:
F1 – от редкой до очень частой и (или) короткая продолжительность;
F2 – от частой до непрерывной и (или) длительная продолжительность;
P – возможность избежания опасности:
P1 – возможно при определенных условиях;
P2 – почти невозможно.

st2

К основным стандартам, составляющим Тип A, относится, так же серия стандартов ГОСТ ИСО 12100 „Безопасность оборудования. Основные понятия, общие принципы конструирования“.

Стандарты Типа B1.

ГОСТ ИСО 13855-2006 „Безопасность оборудования. Расположение защитных устройств с учетом скоростей приближения частей тела человека“ (EN 999).

ГОСТ Р 51334-99 „Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону“ (EN294).

ГОСТ Р 51838-2001 „Безопасность машин. Электрооборудование производственных машин. Методы испытаний“.

Стандарты Типа B2.

МЭК 61496- (1, 2) „Безопасность оборудования. Электрочувствительные предохранительные устройства“.

Настоящий стандарт дает определение активных оптоэлектронных защитных устройств (AOPD — Active Opto-electronic Protective Devices – активные оптоэлектронные защитные устройства). устанавливает типы безопасности (B, 1, 2, 3, 4), соответствующие категориям безопасности, определяет дополнительные требования к оборудованию, использующему AOPD.
Применение оптоэлектронных защитных устройств расширяет функциональные возможности защиты. В исключительных случаях, вопреки общему требованию, установленному в ГОСТ Р ИСО 12100-2-2007 „Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические принципы“, допускается автоматическое возобновление цикла работы машины после выхода человека из зоны контроля сенсорного предохранительного устройства без дополнительной команды пуска. Это допускается только при применении активных оптоэлектронных предохранительных устройств (AOPD), соответствующих МЭК 61496.

МЭК 61496 EN 954-1

ГОСТ ИСО 13849-1-2003

Новый стандарт

ISO EN 13849-1:2008

ТИП Категория PL

Уровень производительности

B B a
1 1 b
2 2 c
3 3 d
4 4 e
Таблица 1. Соотношение типов, категорий и уровней производительности.

МЭК 62061:2005 «Безопасность машин и механизмов. Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью» (системы Е/Е/РЕ).

ГОСТ Р МЭК 61508 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью“ (системы Е/Е/РЕ).

Стандарты ГОСТ Р МЭК 61508 и МЭК 62061:2005 устанавливают для систем Е/Е/РЕ уровни полноты безопасности – SIL(safety integrity level).
Полнота безопасности представляет собой оценку вероятности того, что рассматриваемые системы обеспечат требуемое уменьшения риска для функций безопасности. Отличие от риска состоит в том, что он представляет собой меру вероятности и одновременно меру тяжести последствий заданного опасного события. Риск может быть оценен для различных ситуаций: риск, исходящий от управляемого оборудования, допустимый риск, остаточный риск. Понятие допустимого риска определяется на социальной основе, оно учитывает социальные и политические факторы. Понятие полноты безопасности применяется только к Е/Е/РЕ системам, как к внешним средствам уменьшения риска. Однажды установленный допустимый риск и оцененное необходимое сокращение риска позволяют распределить требования к полноте безопасности систем, связанных с безопасностью (МЭК 61508-4).Полнота безопасности определяется как вероятность того, что система, связанная с безопасностью, будет удовлетворительно выполнять требуемые функции безопасности при всех установленных условиях в течение установленного периода времени.

В таблице 2 показано соотношение между уровнями полноты безопасности (SIL), уровнями производительности (PL), вероятностью опасного сбоя (PFHd).

ISO EN 13849-1:2008 IEC 62061 IEC 61805

ГОСТ Р МЭК 61805

IEC 62061
PL (performance level)

Уровень производительности

PFHd (probability of failure per hour, dangerous)

Вероятность опасного сбоя в течении часа

SIL (safety integrity level)

Уровень полноты безопасности

SIL CL (safety integrity level, claim level)

Уровень полноты безопасности, заявленный уровень



a 10-5 – 10-4
b 3×10-6 – 10-5 1 1
c 10-6 — 3×10-6 2 2
d 10-7 – 10-6 3 3
e 10-7 – 10-8 и более 4 4
Таблица 2. Соотношение критериев безопасности.

Стандарты Типа C.

Данные стандарты содержат детальные требования по безопасности отдельных видов машин или групп однородных машин и составляют комплекс: «Система безопасности труда», «Безопасность оборудования“,“Требования безопасности». Примеры стандартов:

ГОСТ 12.2.113-2006 «Прессы кривошипные. Требования безопасности»;
ГОСТ Р ЕН 12717-2006 «Безопасность металлообрабатывающих станков. Станки сверлильные»;
ГОСТ ЕН 13128-2006 «Безопасность металлообрабатывающих станков. Станки фрезерные (включая расточные)»;
ГОСТ Р 53010-2008 «Прессы гидравлические. Требования безопасности»;
ГОСТ ЕН 12478-2006 «Безопасность металлообрабатывающих станков. Станки крупные токарные с числовым программным управлением и центры обрабатывающие крупные токарные»;

и т.д.
